לאיזה סטרימר יש יציאת סיריאל?	ZiggyMan	21.10.23 20:25	1
כמעט כל מוצר בעולם יש לו יציאת סיריאל, פשוט זה לא חשוף	dj_boy	21.10.23 21:15	2
פעם זה היה נכון.	TheKid	21.10.23 21:54	4
לא הבנתי איך יעזור לך משהו עם ידע בuart ואיך זה קשור לjtag? שני דברים שונים	TheKid	21.10.23 21:49	3
מי שמבין בזה ידע לעזור עם הפינים	dj_boy	21.10.23 22:22	6
תמונות	dj_boy	21.10.23 22:13	5
אתה לגמרי לא בכיוון	ZiggyMan	21.10.23 22:24	7
זה לא לUSB זה למתאם סיריאלי USB	dj_boy	21.10.23 23:33	9
אם הוא מיועד למכשיר ספציפי, אולי לא יעבוד עם ציוד אחר	ZiggyMan	21.10.23 23:43	11
מכתב	Moshe4PRO	21.10.23 23:00	8
נתון לי כבר	dj_boy	21.10.23 23:34	10
מה בדיוק יעזור לך להתחבר ב UART? מה המטרה?	The Boss	16.11.23 18:11	12

ZiggyMan
חבר מתאריך 8.6.04
12079 הודעות

20:25 21.10.23

1. לאיזה סטרימר יש יציאת סיריאל?
בתגובה להודעה מספר 0

-------------------------------------------
L'enfer, c'est les autres

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

dj_boy
חבר מתאריך 16.4.18
524 הודעות, דרג אמינות חבר זה

21:15 21.10.23

2. כמעט כל מוצר בעולם יש לו יציאת סיריאל, פשוט זה לא חשוף
בתגובה להודעה מספר 1

ככה בודקים ומאתחלים את זה במפעל
זה יהיה בדרך כלל 4 פינים מקובצים בלוח

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

TheKid

חבר מתאריך 5.10.07
18398 הודעות, 1 פידבק, 2 נקודות

21:54 21.10.23

4. פעם זה היה נכון.
בתגובה להודעה מספר 2

היום רוב המוצרים נצרבים ישירות לפלאש עוד לפני שמגיעים למפעל.
והבדיקות נעשות אלקטרונית בלבד במיוחד שמדובר על מוצר סיני.

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

TheKid

חבר מתאריך 5.10.07
18398 הודעות, 1 פידבק, 2 נקודות

21:49 21.10.23

3. לא הבנתי איך יעזור לך משהו עם ידע בuart ואיך זה קשור לjtag? שני דברים שונים
בתגובה להודעה מספר 0

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

dj_boy
חבר מתאריך 16.4.18
524 הודעות, דרג אמינות חבר זה

22:22 21.10.23

6. מי שמבין בזה ידע לעזור עם הפינים
בתגובה להודעה מספר 3

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

dj_boy
חבר מתאריך 16.4.18
524 הודעות, דרג אמינות חבר זה

22:13 21.10.23

5. תמונות
בתגובה להודעה מספר 0

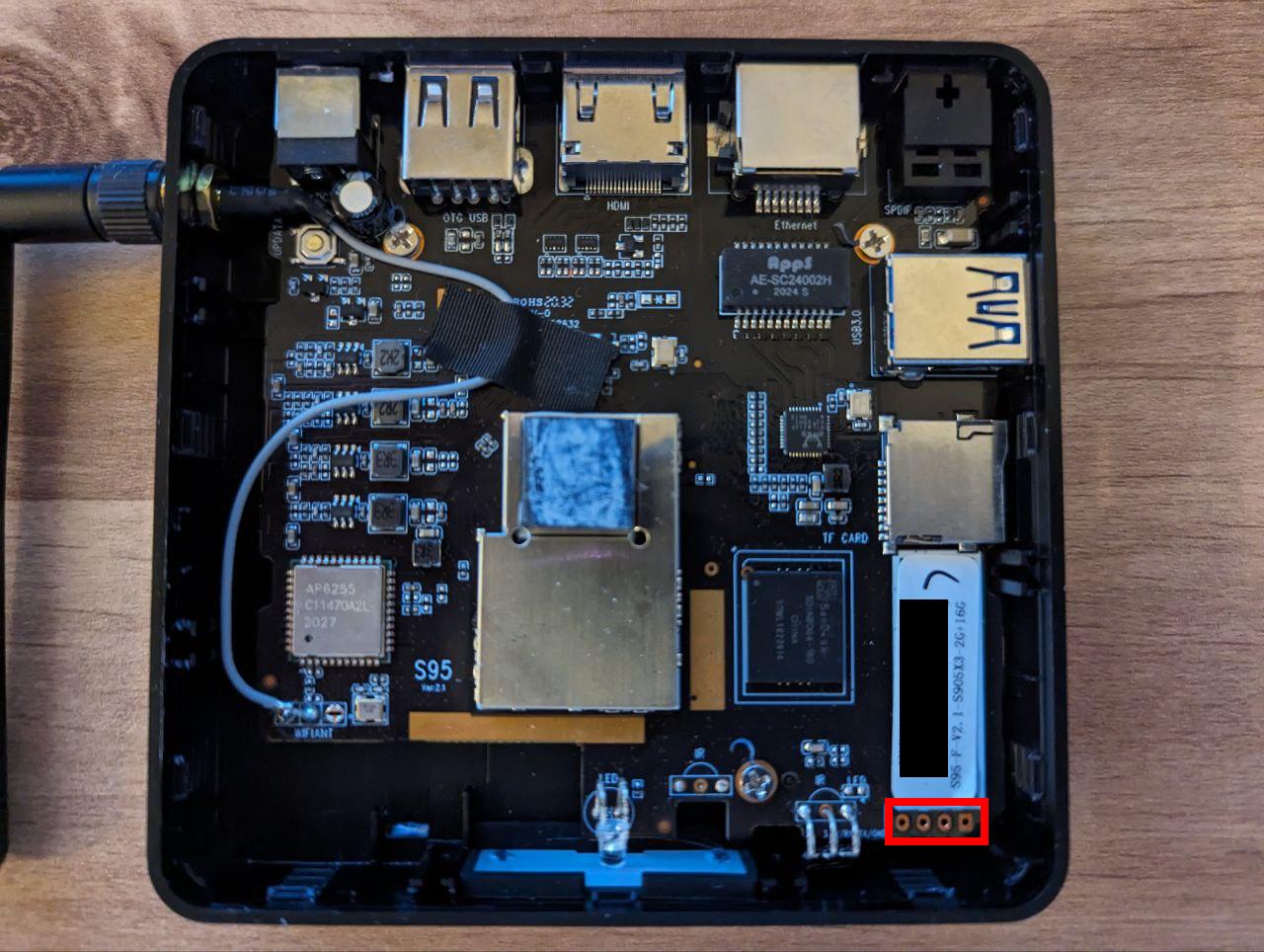

זה הסטרימר
סימנתי באדום את ממשק הסיריאלי
הפינים שם מימין לשמאל זה
1. GND
2. TX
3. RX
4. DC
לפי מה שכתוב ליד (לא רואים בתמונה, קטן מידי)
זה המתאם שאני מרכיב לכבל

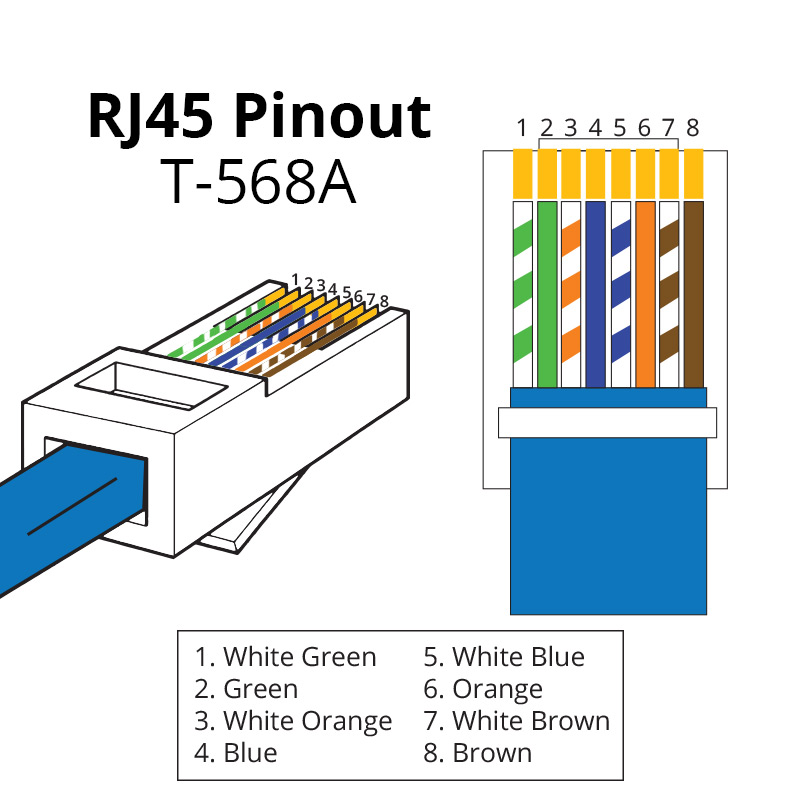

החיבור שם הוא לפי t568b
דיאגרמה
וזה הדיאגרמה של הכבל שלי

לפי מה שאני מבין
בצד אצלי ה־RX אמור להיות הכתום לבן (3)
וה־TX הכתום (6)
אבל אני לא מצליח לקרא כלום שם אז אני טועה פה איפשהו.

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

ZiggyMan
חבר מתאריך 8.6.04
12079 הודעות

22:24 21.10.23

7. אתה לגמרי לא בכיוון
בתגובה להודעה מספר 5

ערכתי לאחרונה בתאריך 21.10.23 בשעה 23:31 בברכה, ZiggyMan

מצאת חיבור סיריאלי? אוקיי. מה שנשאר לך זה תקן השידור. RS232, אולי RS485? זה שיש לך כבל שמתחבר פיזית, לא קשור בשום צורה לנתונים.
וזה בוודאות לא מתחבר לUSB עם מתאם אקראי כלשהו.

-------------------------------------------
L'enfer, c'est les autres

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

dj_boy
חבר מתאריך 16.4.18
524 הודעות, דרג אמינות חבר זה

23:33 21.10.23

9. זה לא לUSB זה למתאם סיריאלי USB
בתגובה להודעה מספר 7

זה מתאם RS232 USB
שמחווט בהתאם לתקן של סיסקו (כי הוא מיועד לחיבור console שלהם)
אבל זה מתאם RS232 USB

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

ZiggyMan
חבר מתאריך 8.6.04
12079 הודעות

23:43 21.10.23

11. אם הוא מיועד למכשיר ספציפי, אולי לא יעבוד עם ציוד אחר
בתגובה להודעה מספר 9

ובכל מקרה, איך אתה יודע איך לתקשר עם הסטרימר? יש לך תוכנה? קצב נתונים? אתה מצפה לשלוח "משהו" ולקבל תגובה?

-------------------------------------------
L'enfer, c'est les autres

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

Moshe4PRO
חבר מתאריך 26.6.16
710 הודעות, דרג אמינות חבר זה

23:00 21.10.23

8. מכתב
בתגובה להודעה מספר 0

לא מכיר מספיק.
אבל תנסה למצוא בעיקר בפורומים סינים את הסוג. וככה התוכל להוריד את ה datasheet.
משם תוכל לראות מי tx/rx

גם תנסה לזהות את הרכיבים ותתפוס אותם בזמן שידור. תוכל לראות מאיפה משודר וכך תראה מי ה tx/rx

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

dj_boy
חבר מתאריך 16.4.18
524 הודעות, דרג אמינות חבר זה

23:34 21.10.23

10. נתון לי כבר
בתגובה להודעה מספר 8

אני יודע כבר איזה פינים האם ה־TX וה־RT
בסטרימר כי רשום
הבעיה שלי זה בצד של הכבל, משהו שאני עושה עם ההמרה שלי לא נכון
ויש לי את ה־datasheet שלו
https://dn.odroid.com/S905X3/ODROID-C4/Docs/S905X3_Public_Datasheet_Hardkernel.pdf

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

The Boss

חבר מתאריך 14.9.08
8222 הודעות, 2 פידבק, 4 נקודות

18:11 16.11.23

12. מה בדיוק יעזור לך להתחבר ב UART? מה המטרה?
בתגובה להודעה מספר 0

תמונה שלו לא ממש עוזרת.
אולי תציין איזה דגם הסטרימר ונראה מה עשו ברשת כבר.
הכבל שיש לך לא קשור לזה בכלל.

@dj_boy@
