"עזרה עם שערים לוגיים, שאלת בונוס, כחלק מקורס מבנה המחשב ?(NOR)"

גירסת הדפסה

קבוצות דיון לימודים, מדע ותרבות נושא #20069	מנהל סגן המנהל מפקח Winner צל"ש מומחה

אשכול מספר 20069

Krembo

חבר מתאריך 19.9.04
10087 הודעות, 5 פידבק

00:59 30.05.13

עזרה עם שערים לוגיים, שאלת בונוס, כחלק מקורס מבנה המחשב ?(NOR)

ערכתי לאחרונה בתאריך 30.05.13 בשעה 09:37 בברכה, Krembo

קיבלתי עבודה ויש בה שאלת בונוס של 20 נקודות, אין 120 בציון אבל זה מתקזז אם יש טעויות קטנות בתרגילים אחרים ואז בקלות אפשר לקבל 95-100.
העבודה 30% מהציון לכן זה חשוב לי.
אשמח לעזרתכם במידה ומישהו יודע.
תודה רבה רבה מראש

הנה התמונה של השאלה
http://up373.siz.co.il/up3/nimm5o2tjlth.jpg

בלוג התיירות
והנופש שלי www.myfly.blog

שתף

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

האשכול	מחבר	תאריך כתיבה	מספר
תסתכל פה אחי	zbengg	30.05.13 10:40	1
תודה, יש לך מושג גם לגבי השאלה הזו?	Krembo	30.05.13 11:06	2
זה נראה לי פשוט	zbengg	30.05.13 14:30	3
אז זהו	Krembo	30.05.13 16:24	4
רשום שם שהתשובה צריכה להיות טבלת אמת	zbengg	30.05.13 19:58	5
יאפ,תודה רבה :)	Krembo	30.05.13 22:00	6
חופשי אחי.. אם את צריך עוד עזרה תרגיש חופשי	zbengg	31.05.13 13:46	7
תודה רבה :)	Krembo	31.05.13 15:00	8

zbengg
חבר מתאריך 24.9.08
2300 הודעות

10:40 30.05.13

1. תסתכל פה אחי
בתגובה להודעה מספר 0

http://he.wikipedia.org/wiki/%D7%A4%D7%9C%D7%99%D7%A4_%D7%A4%D7%9C%D7%95%D7%A4
על SR פליפ פלופ
יש לך גם את המימוש שלו בעזרת שערי NOR בצד שמאל שזה בדיוק אותו הדבר..

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

Krembo

חבר מתאריך 19.9.04
10087 הודעות, 5 פידבק

11:06 30.05.13

2. תודה, יש לך מושג גם לגבי השאלה הזו?
בתגובה להודעה מספר 1

*מה שנתת אגב זה בדיוק מה שהוא נתן, שיחקת אותה

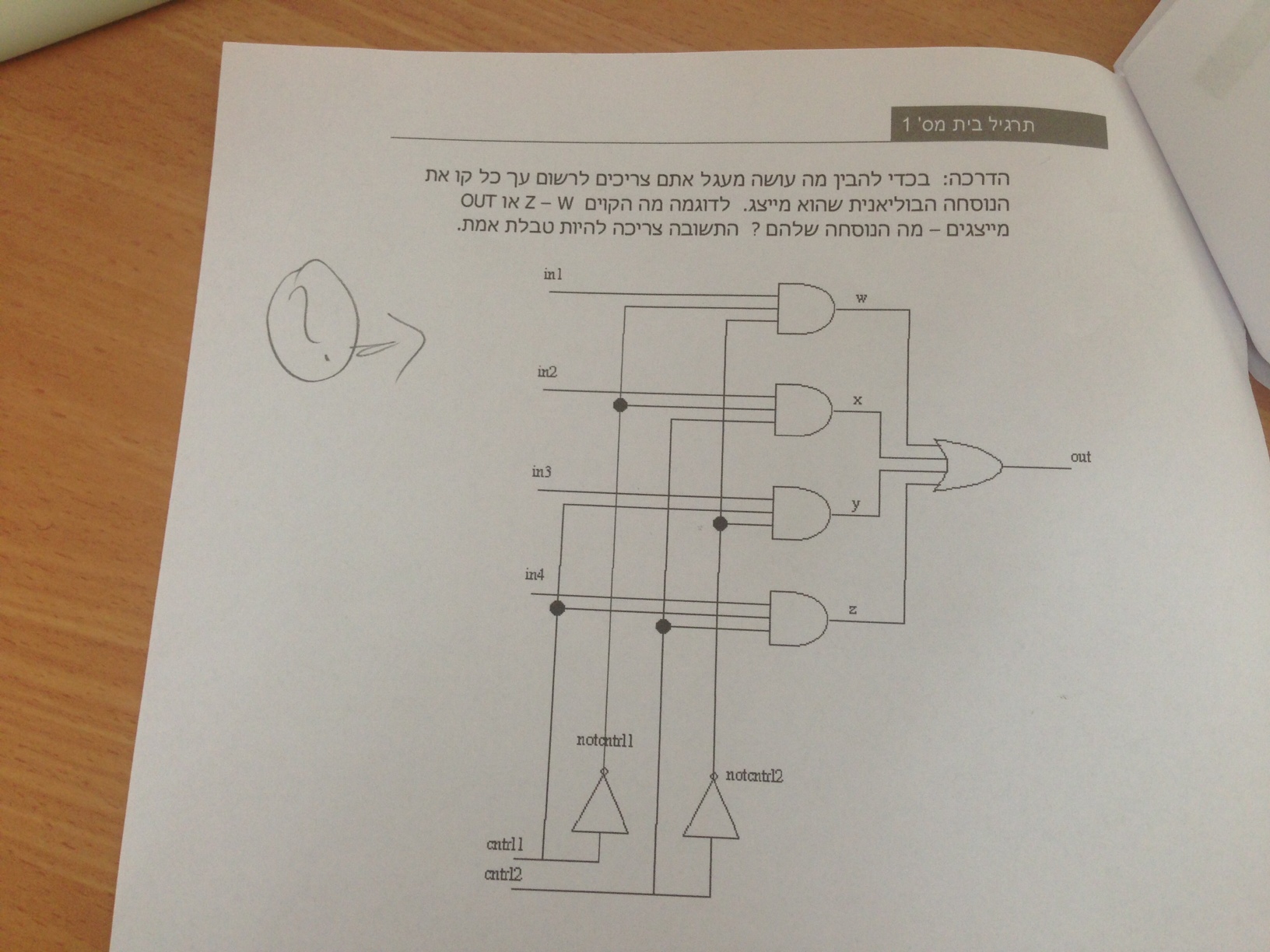

http://rotter.name/User_files/nor/51a7086a3922069f.jpg

בלוג התיירות
והנופש שלי www.myfly.blog

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

zbengg
חבר מתאריך 24.9.08
2300 הודעות

14:30 30.05.13

3. זה נראה לי פשוט
בתגובה להודעה מספר 2

אם אני מבין את השאלה נכון אז זה דיי פשוט..
זה רק להביא את הנוסחאות לא?
למשל

w=(in1)*(cntrl1)'*(cntrl2)'
x=(in2)*(cntrl1)'*(cntrl2)
y=(in3)*(cntrl1)*(cntrl2)'
z=(in4)*(cntrl1)*(cntrl2)

ועכשיו לייצג את הout בעזרת x w y z
וכול זה לשים בטבלת אמת שזה דיי פשוט אחרי שיש לך את הנוסחאות

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

Krembo

חבר מתאריך 19.9.04
10087 הודעות, 5 פידבק

16:24 30.05.13

4. אז זהו
בתגובה להודעה מספר 3

שהוא לא ממש לימד את זה או משהו דומה לזה...עושה רושם שזה פשוט אבל יש מצב שזה מתקשר ללוגיקה של השאלת בונוס (גם לפי הניסוח בבונוס).
אם זה הכיוון, לקחתי

תודה

בלוג התיירות
והנופש שלי www.myfly.blog

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

zbengg
חבר מתאריך 24.9.08
2300 הודעות

19:58 30.05.13

5. רשום שם שהתשובה צריכה להיות טבלת אמת
בתגובה להודעה מספר 4

תכין טבלה בדיוק כמו שיש בבונוס
עם עמודות של כול המשץנים בשיש שם ותעשה את כול האפשרויות ותמלא את התאים
למשל אם in1=1 cntrl1=0 cntrl2=0 אז w שווה ל 1 ו- y=0 z=0 w=0
כמו כן פה לדוגמא out=1
נראה לי לפחות שזה מה שצריך לעשות

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

Krembo

חבר מתאריך 19.9.04
10087 הודעות, 5 פידבק

22:00 30.05.13

6. יאפ,תודה רבה :)
בתגובה להודעה מספר 5

בלוג התיירות
והנופש שלי www.myfly.blog

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

zbengg
חבר מתאריך 24.9.08
2300 הודעות

13:46 31.05.13

7. חופשי אחי.. אם את צריך עוד עזרה תרגיש חופשי
בתגובה להודעה מספר 6

אומנם עבר כבר חצי שנה כמעט מאז שסיימתי את הקורס אבל אני אנסה לעזור במה שאפשר

(ניהול: מחק תגובה)

מכתב זה והנלווה אליו, על אחריות ועל דעת הכותב בלבד

Krembo

חבר מתאריך 19.9.04
10087 הודעות, 5 פידבק

15:00 31.05.13

8. תודה רבה :)
בתגובה להודעה מספר 7
